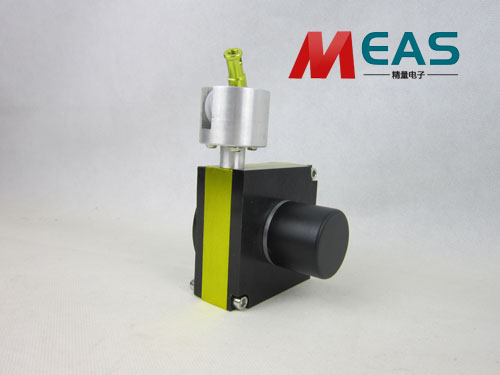

1、精量電子小編先教大家拿拉線位移傳感器棕色線接電源正極+,位移傳感器藍色線接電源的負極-,黑色線接萬用表的紅色表筆。
2、將黑色的圓形電位器旋轉到一端極限位置,用精密臺式萬用表的紅色表筆測拉線位移傳感器的黑色輸出線,精密臺式萬用表的黑色表筆測拉線位移傳感器的電源負極藍色線,此時電壓應為0V或zui拉繩大值,如果是0V,表筆不動。
3、只需要將切換開關切換一下,這時電壓值應該不是0V,可以用小的一字批調節線路板上的方形電位器,是萬用表測得的電壓為10V,應該為10.002左右zui好。
4、我們按照客戶的要求,拉繩位移傳感器不拉出時電壓輸出zui大,或者拉出時電壓輸出zui大,此時如果是一個人操作,不方便拉出,就放手,測量不拉出時電壓就為0V。
5、調試好后,將切換開關再切換一下,此時電壓應該變?yōu)?V;說明調試正確。
|
