目前，拉線編碼器是常見的一種測量或控制位移的一種關鍵部件之一，由于拉線編碼器輸出信號的形式多種多樣，如果在接線過程中出現錯接或者接線不當，輕則編碼器會出現數值不準，重則會損壞編碼器內部電路，相信大家在實際使用中應注意，今天，我們編碼器廠家就為大家介紹一下拉線編碼器接線應注意什么？希望對大家有所幫助！
編碼器廠家告訴您：拉線編碼器接線應注意什么？

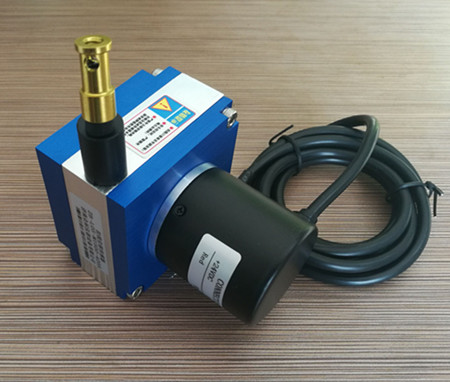

拉線編碼器接線應注意什么？
1、電源電壓需穩定可靠，一般輸入電壓為直流5v或12v，電源線正負的顏色及符號編碼器廠家在出廠時都有固定的顏色對應電源正或電源負，這里正負是絕對不可以接錯的，大家應注意這一點。
2、編碼器信號輸出線分A相、B相，AB兩相連接，可用于正反向計數，也可以判斷正反向和測速。
3、A\B\Z三相連接，可用于帶參考位置修正的測量。
4、A、A-、B、B-、Z、Z-，相連接可用于輸出帶負信號的功能，而且抗干擾能力強，傳輸距離最遠可達100多米，適合遠距離傳輸。
以上介紹的為脈沖型拉線編碼器的接線方法及注意事項，在實際應用中，拉線式編碼器輸出信號類型還有正弦波信號，就是電流或電壓信號；方波TTL\HTL;集電極開路、推拉式等多種輸出方式，當然，接線方式也是不同的，這就要依照編碼器廠家的使用說明書完成接線過程，一般接線定義都粘貼在拉線編碼器的主體上，也可參閱詳細紙質版使用說明書，實在不明白的可咨詢編碼器廠家技術電話詳談！
|
