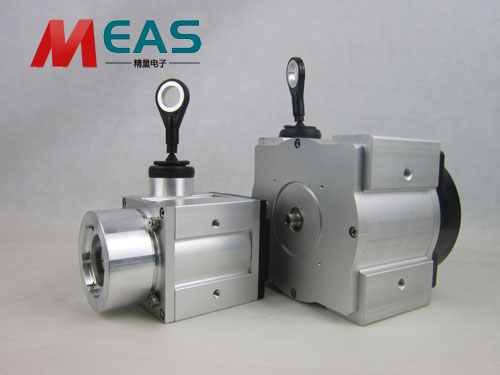

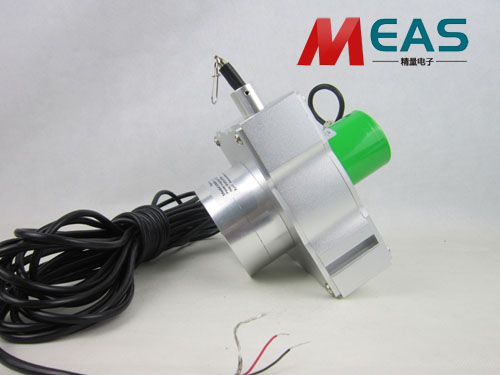

1、 拉繩位移傳感器用于機車制動裝置，其中一支位移傳感器測桿與制動裝置閘瓦托連接，可隨閘瓦移動產生相對位移，另一只拉繩傳感器探頭緊貼輪對踏面。傳感器輸出信號常選用抗干擾性能較好的電流信號，經A/D轉換傳輸給控制單元進行處理。上位機軟件部分可設定閘瓦的厚度、輪對踏面的厚度、輪對橢圓化以及制動器正常復位位移值等初始參數。
2、拉繩傳感器在運行狀態下采集位移變化量、列車速度等數據傳送至中央處理單元，經中yang處理器計算并與設定值比較，如果測量值超出設定值范圍，將驅動聲光報警裝置，達到實時監測的目的。
3、機車制動與復位時，閘瓦托桿與閘瓦托連接軸帶動兩只位移傳感器產生相應位移，經系統處理可迅速判斷制動器是否正常復位，是否出現貼輪現象，以及自動復位后位移偏差是否過大。輪對踏面磨損監測可根據制動時位移傳感器的位移變化量、輪轂直徑與列車運行速度計算出輪對踏面磨損量。
|
